Mžiková relé

Mžiková pomocná relé ARTECHE se vyrábějí ve variantách 2, 4 a 8 kontaktů (RD, RF a RJ) a jsou určená především do drážní užití (vysoké nároky na spolehlivost). Díky svému vysokému standardu jsou vhodná jak pro standardní, tak i bezpečnostní aplikace (až po SIL 4). Své využití nacházejí např. v systémech CBTC, ETCS, RMTC, RTMS, ATO/ATP/ATS/APR...

Veškeré kontakty relé jsou samočistící z materiálu AgNi a jsou nesvařitelné ("NO-WELD CONTACTS"). Mžiková relé ARTECHE vynikají vysokou vypínací schopností, přičemž sepnutí kontaktů dosahuje času <20ms a odpad <10ms (<50ms). Konstrukce relé splňuje podmínku mechanicky spřažených kontaktů (nuceně vedených) dle ČSN EN 50205.

Relé procházejí ruční výrobou i důslednou kontrolou. Před expedicí je každé drážní relé podrobeno několika funkčním i mechanickým testům. Každý kontakt relé je testován 110.000 cykly sepnutí/rozepnutí, během kterých je proces detailně monitorován. I díky těmto extrémním zkouškám můžeme zaručit maximální spolehlivost relé.

Každé relé je opatřeno čárovým kódem, svým sériovým číslem a též i protokolem o kusové zkoušce. Relé ARTECHE jsou vyráběna pouze ve Španělsku (vč. všech subdodavatelů). Díky této podmínce může být nastaven vysoký standard kontroly kvality.

Mžiková pomocná relé se rozdělují do řad:

SY (standardní řada relé)
SYDI (relé s přepěťovou ochranou cívky - diodou)
SYV (relé s přepěťovou ochrannou cívky - diodou a rychlým odpadem)

Relé RD-2SY FF (2 C/O)

2 C/O kontakty, nesvařitelné kontakty, 125g
Cívka 24...220VDC, 24...400VAC, samočistící AgNi kontakty
Provozní teploty -65°C ... +70ºC, bezpečnostní - SIL 4
Vhodné do aplikací s častými vibracemi a rázy
Čas sepnutí <20ms, čas odpadu <10ms

Přejít na detail Relé RD-2SY FF (2 C/O)

Relé RF-4SY FF (4 C/O)

4 C/O kontakty, nesvařitelné kontakty, 250g
Cívka 24...220VDC, 24...400VAC, samočistící AgNi kontakty
Provozní teploty -65°C ... +70ºC, bezpečnostní - SIL 4
Vhodné do aplikací s častými vibracemi a rázy
Čas sepnutí <20ms, čas odpadu <10ms

Přejít na detail Relé RF-4SY FF (4 C/O)

Relé RJ-8SY FF (8 C/O)

8 C/O kontaktů, nesvařitelné kontakty, 500g
Cívka 24...220VDC, 24...400VAC, samočistící AgNi kontakty
Provozní teploty -65°C ... +70ºC, bezpečnostní - SIL 4
Vhodné do aplikací s častými vibracemi a rázy
Čas sepnutí <20ms, čas odpadu <10ms

Přejít na detail Relé RJ-8SY FF (8 C/O)

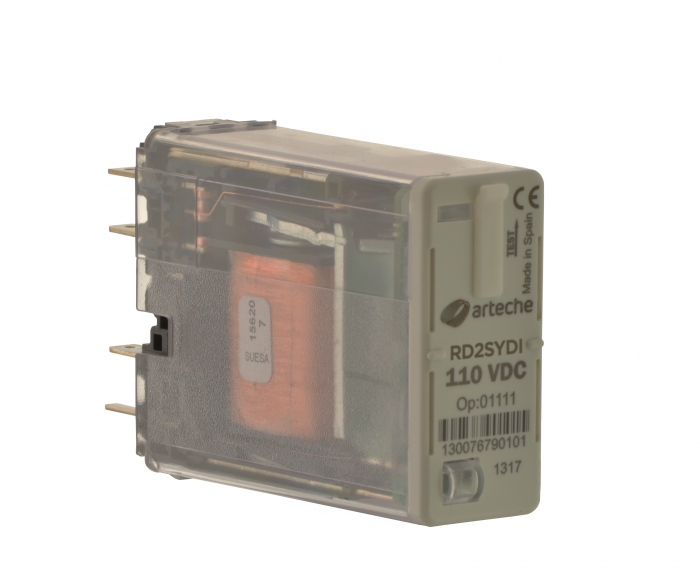

Relé RD-2SYDI FF (2 C/O, dioda)

2 C/O kontakty, ochranná dioda, nesvařitelné kontakty, 125g
Cívka 24...220VDC, 24...400VAC, samočistící AgNi kontakty
Provozní teploty -65°C ... +70ºC, bezpečnostní - SIL 4
Vhodné do aplikací s častými vibracemi a rázy
Čas sepnutí <20ms, čas odpadu <50ms

Přejít na detail Relé RD-2SYDI FF (2 C/O, dioda)

Relé RF-4SYDI FF (4 C/O, dioda)

4 C/O kontakty, ochranná dioda, nesvařitelné kontakty, 250g
Cívka 24...220VDC, 24...400VAC, samočistící AgNi kontakty
Provozní teploty -65°C ... +70ºC, bezpečnostní - SIL 4
Vhodné do aplikací s častými vibracemi a rázy
Čas sepnutí <20ms, čas odpadu <50ms

Přejít na detail Relé RF-4SYDI FF (4 C/O, dioda)

Relé RJ-8SYDI FF (8 C/O, dioda)

8 C/O kontaktů, ochranná dioda, nesvařitelné kontakty, 500g
Cívka 24...220VDC, 24...400VAC, samočistící AgNi kontakty
Provozní teploty -65°C ... +70ºC, bezpečnostní - SIL 4
Vhodné do aplikací s častými vibracemi a rázy
Čas sepnutí <20ms, čas odpadu <50ms

Přejít na detail Relé RJ-8SYDI FF (8 C/O, dioda)

Relé RD-2SYV FF (2 C/O, varistor)

2 C/O kontakty, rychlé, varistor, nesvařitelné kontakty, 125g
Cívka 24...220VDC, 24...400VAC, samočistící AgNi kontakty
Provozní teploty -65°C ... +70ºC, bezpečnostní - SIL 4
Vhodné do aplikací s častými vibracemi a rázy
Čas sepnutí <20ms, čas odpadu <25ms

Přejít na detail Relé RD-2SYV FF (2 C/O, varistor)

Relé RF-4SYV FF (4 C/O, varistor)

4 C/O kontakty, rychlé, varistor, nesvařitelné kontakty, 250g
Cívka 24...220VDC, 24...400VAC, samočistící AgNi kontakty
Provozní teploty -65°C ... +70ºC, bezpečnostní - SIL 4
Vhodné do aplikací s častými vibracemi a rázy
Čas sepnutí <20ms, čas odpadu <25ms

Přejít na detail Relé RF-4SYV FF (4 C/O, varistor)

Relé RJ-8SYV FF (8 C/O, varistor)

8 C/O kontaktů, rychlé, varistor, nesvařitelné kontakty, 500g
Cívka 24...220VDC, 24...400VAC, samočistící AgNi kontakty
Provozní teploty -65°C ... +70ºC, bezpečnostní - SIL 4
Vhodné do aplikací s častými vibracemi a rázy
Čas sepnutí <20ms, čas odpadu <25ms

Přejít na detail Relé RJ-8SYV FF (8 C/O, varistor)

Základní aplikované standardy:

EN 60077 - Drážní zařízení - Elektrická zařízení drážních vozidel
EN 50155 (IEC 60571) - Drážní zařízení - Elektronická zařízení drážních vozidel
IEC 61373 - Zařízení drážních vozidel - Zkoušky rázy a vibracemi
NF F 16-101 / NF F 16-102 - Rolling stock fire behaviour.
EN 45545-2 - Drážní aplikace - Protipožární ochrana drážních vozidel, Část 2: Požadavky na požární vlastnosti materiálů a součástí
RIA 12 - Základní specifikace pro ochranu trakce a elektronických zařízení drážních vozidel od přechodových napětí a přepětí ve stejnosměrných řídících systémech
EN 50121-3-2:2006 - Elektromagnetická kompatibilita
EN 50205 - Relé s nuceně ovládanými (mechanicky spřaženými) kontakty (WELD NO TRANSFER)
NF F 70-031 - Odporový test nesvařitelnosti kontaktů (NO WELD CONTACTS)
UIC 736R:2004 - Signalizační relé (ČSN EN 50578)
IEC 61810 - Elektromechanická dvoustavová relé
IEC 60255 - Elektrická relé
IEC 61812- Časová relé pro průmyslové a domovní užití
IEC 60947 - Spínací a řídicí přístroje nízkého napětí
IEC 61000 - Elektromagnetická kompatibilita
